Le pliage de l’inox transforme une tôle plane en pièce tridimensionnelle : support, boîtier, habillage ou élément d’assemblage. La qualité du résultat dépend de la nuance, de l’épaisseur, de la géométrie et des capacités de fabrication.
Pour une pièce sur mesure, le plan doit préciser les dimensions et les tolérances utiles. Une presse à commande numérique peut améliorer la répétabilité, mais ne garantit pas une précision universelle au micron ni une pièce adaptée à tous les environnements.
Commencez ici
Comment préparer une pièce en inox plié ?
- Définissez l’usage, la nuance, l’épaisseur et la finition nécessaires.
- Préparez le plan avec dimensions, angles et tolérances importantes.
- Validez la faisabilité et les conditions de contrôle avec le fabricant.
Les rayons, les limites de pliage et les délais varient selon la machine, la matière et le prestataire : vérifiez les données du projet. Vous préparez un plan ? Consultez les points de conception. Vous comparez la précision ? Examinez les tolérances.
Principe · Conception · Tolérances · Nuance et finition · Commande · Questions fréquentes · Sources
Qu’est-ce que le pliage inox ?

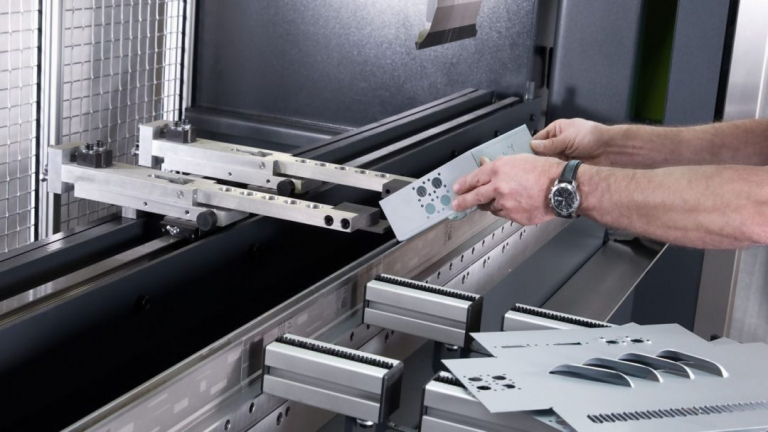

Le pliage inox consiste à déformer une tôle d’acier inoxydable pour obtenir un angle et une forme définis. Une presse plieuse utilise un poinçon et une matrice ; la commande numérique peut faciliter la programmation et la répétition, sous réserve du réglage et des capacités de la machine.
Le procédé sert notamment à fabriquer des supports, capots, boîtiers et pièces d’aménagement. Il peut être combiné à la découpe, au soudage ou à l’assemblage si les caractéristiques de chaque opération sont compatibles avec la pièce.
Que vérifier sur le plan avant fabrication ?
Indiquez la nuance, l’épaisseur, les dimensions finies, les angles, les rayons, les trous et les zones visibles. Précisez les cotes qui conditionnent réellement l’assemblage et la méthode de mesure souhaitée. Les possibilités dépendent de la longueur de pli, des outils, de la succession des opérations et des distances entre éléments.
L’inox peut présenter un retour élastique après pliage : l’angle obtenu n’est pas nécessairement celui imposé pendant la déformation. L’aciériste Outokumpu indique que ce retour varie notamment selon la famille d’acier et l’épaisseur. Un fabricant doit donc adapter ses réglages et vérifier le résultat.
Sur mobile, faites défiler le tableau horizontalement pour lire toutes les colonnes.
| Élément | Information à fournir | Vérification |
|---|---|---|
| Matière | Nuance, épaisseur et finition | Disponibilité et environnement d’usage |
| Géométrie | Dimensions, angles et rayons | Capacité de la machine et accès des outils |
| Assemblage | Perçages et cotes fonctionnelles | Position des trous et tolérances cumulées |
| Contrôle | Mesures et documents attendus | Méthode, fréquence et critères d’acceptation |
Quelle précision peut-on attendre ?
Il n’existe pas de tolérance unique applicable à toutes les presses et toutes les pièces. La dimension, l’angle, l’épaisseur, la longueur de pli et l’outillage influencent les résultats. Une indication de « quelques microns » sans périmètre ni méthode de mesure ne permet pas de juger la faisabilité.
LaserBoost publie par exemple des tableaux distincts pour ses propres capacités, avec des tolérances qui varient selon l’épaisseur et les caractéristiques mesurées. Ces valeurs concernent son procédé et ne valent pas pour tous les fabricants. Pour un assemblage sensible, faites confirmer les cotes critiques, les moyens de contrôle et les tolérances dans le devis ou le plan.
Le contrôle dimensionnel dépend de la caractéristique recherchée. Pour une autre application mécanique, voici quel instrument utiliser pour mesurer le battement entre deux engrenages : le choix de l’instrument et de la méthode dépend de la mesure à effectuer.
Comment choisir la nuance et la finition ?
L’acier inoxydable peut offrir une bonne résistance à la corrosion, mais celle-ci dépend de la nuance, de l’environnement, de l’état de surface et de l’entretien. Une exposition aux chlorures, des soudures ou une contamination de surface peuvent modifier le comportement. Demandez au fabricant ou à un spécialiste de confirmer la nuance adaptée.
Pour une utilisation en contact alimentaire, médical ou dans un milieu agressif, demandez les spécifications et documents pertinents pour l’application complète ; le seul mot « inox » ne certifie pas automatiquement la conformité. Une finition visible peut nécessiter des protections et des critères d’aspect définis avant production.
Repère → à retenir
- Matière
- Nuance et épaisseur adaptées à l’usage.
- Plan
- Angles, dimensions et tolérances.
- Fabrication
- Rayons et séquence à valider.
- Contrôle
- Mesures définies avec le prestataire.
Comment préparer une demande de fabrication ?
LaserBoost indique proposer un outil de configuration en ligne pour la découpe et le pliage à partir de fichiers compatibles, ainsi que des devis manuels pour certaines demandes. Les formats acceptés, la faisabilité automatique, les quantités et les délais doivent être vérifiés pour la pièce concernée ; une tarification affichée ne remplace pas la validation technique des cotes critiques.
Transmettez le plan ou le fichier demandé, l’usage, la quantité, la finition et les tolérances. Si la pièce doit s’assembler à d’autres composants, discutez d’un prototype ou d’un contrôle initial avant une série. Comparez également les frais, les délais et les conditions annoncés au moment de la commande.
Questions fréquentes
Le pliage inox garantit-il une précision au micron ?
Non. Les tolérances dépendent du procédé, de la géométrie, du matériau et de la mesure ; elles doivent être précisées avec le fabricant.
Pourquoi l’angle peut-il varier après le pliage ?
La matière présente un retour élastique qui varie notamment avec la nuance et l’épaisseur ; les réglages et contrôles doivent en tenir compte.
Quel inox choisir pour une pièce ?
La nuance dépend de l’environnement, des contraintes mécaniques et de l’usage prévu ; faites valider le choix et les documents nécessaires.
Peut-on combiner découpe laser et pliage ?
Oui, certains prestataires proposent les deux opérations. Vérifiez les formats acceptés et la faisabilité de votre géométrie.
Faut-il demander un prototype ?
Cela peut être utile pour vérifier les cotes et l’assemblage avant une série, surtout lorsque certaines dimensions sont critiques.
Sources
- LaserBoost — capacités et tolérances de fabrication
- LaserBoost — conception pour découpe et pliage
- Outokumpu — formage et retour élastique
- British Stainless Steel Association — formage des inox
